文中以板载 FT2232 的 HPM6E00EVK 开发板、在 Windows 操作系统上为例进行说明，其他 HPM 系列开发板的使用方法与之类似。
本文介绍 HPM SDK 软件开发套件的功能特性与使用方法，包括开发环境搭建、工程创建与编译、调试器配置及常见问题处理等内容，帮助用户快速掌握软件开发流程。
HPM SDK（HPM 软件开发套件，以下简称 SDK ）是基于 BSD 3-Clause 许可证发布的 HPM 系列 SoC 底层驱动软件包，提供了 SoC 上各 IP 模块的底层驱动代码，并集成了多种中间件与 RTOS 。
SDK 开发环境支持以下两种搭建方式，用户可根据自身需求选择：
HPM_SDK 支持第三方 IDE 开发，如 Segger Embedded Studio for RISC-V。
Segger Embedded Studio 提供了基于 C/C++ 的专业嵌入式开发所需的各种工具和特性，包括工程管理器与构建系统、含代码补全和折叠功能的源代码编辑器，以及用于下载和安装板卡及器件支持包的分包管理系统。
先楫半导体向用户提供免费商用的 license，用户可在以下网址申请：https://license.segger.com/hpmicro.cgi
下载安装 Segger Embedded Studio，本文档使用版本号为 8.10
软件相关版本号需要适配 sdk，具体支持版本号参见 sdk 中
CHANGELOG.md

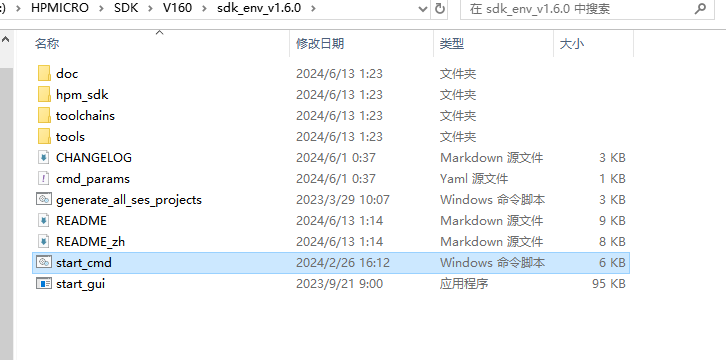

下载最新版本 sdk_env_vx.x.x.zip 压缩包后解压(本文以 sdk_env_v1.6.0 为例)
> 解压目标路径中只可包含英文字母以及下划线，不可包含空格、中文等字符。
安装调试器驱动

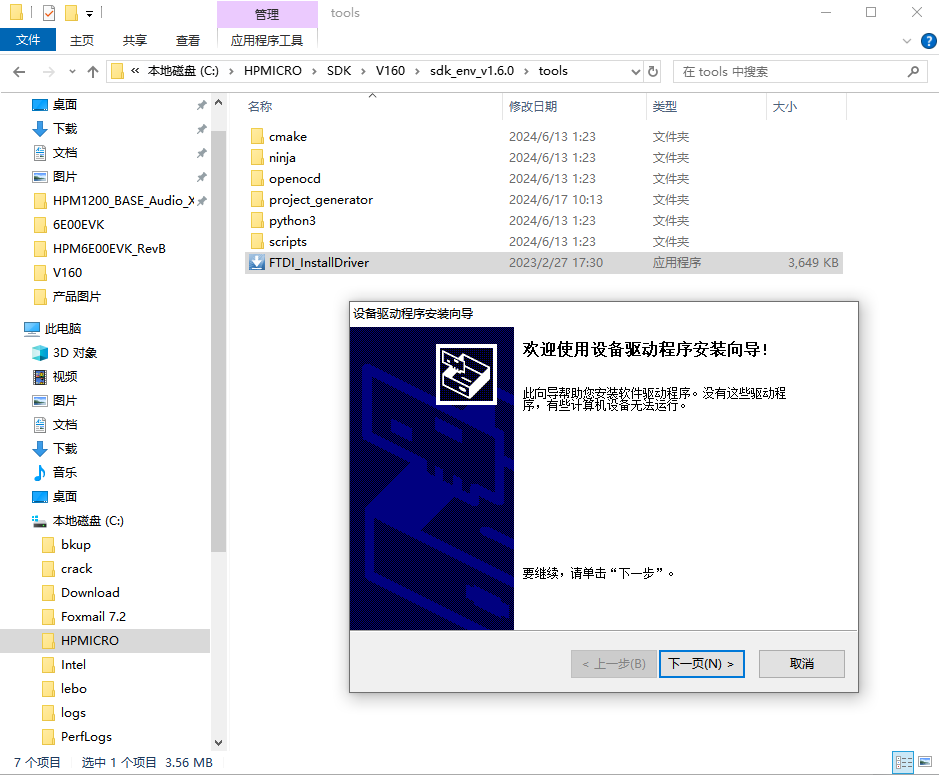

sdk_env_v1.6.0\tools\FTDI_InstallDriver.exe 以安装可用于调试的 FT2232 驱动。
图 1 安装 FTDI 驱动
正确安装驱动后，使用 USB Type-C 线缆将 HPM6E00EVK 上的 J16 连接到 PC，在 Windows 设备管理器中可看到一个 USB Serial Port 以及一个 Dual RS232-HS (Interface 0)。

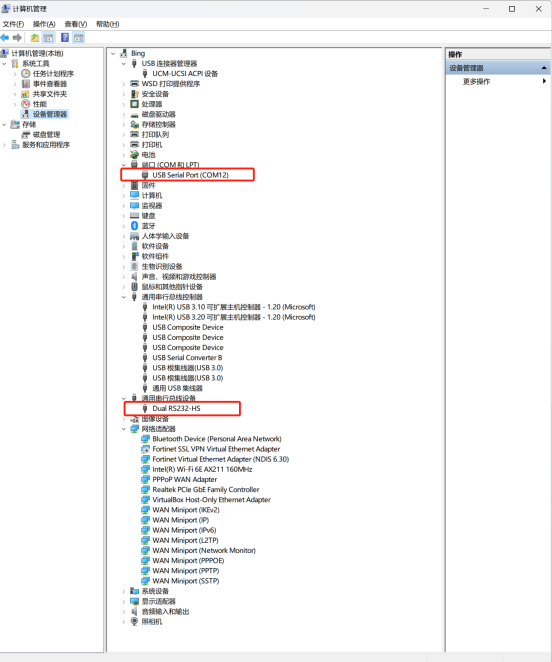

图 2 查看 Windows 设备管理器
图 3 sdk_env 创建工程方式
以命令行工具为例，双击打开 sdk_env_v1.6.0 下 start_cmd.cmd ，该脚本将打开一个 Windows command prompt （以下简称为 sdk prompt ），如果之前步骤配置正确，将会看到
图 4 打开 sdk prompt
cd hpm_sdk\samples\hello_worldgenerate_project -listgenerate_project -b hpm6e00evk -f

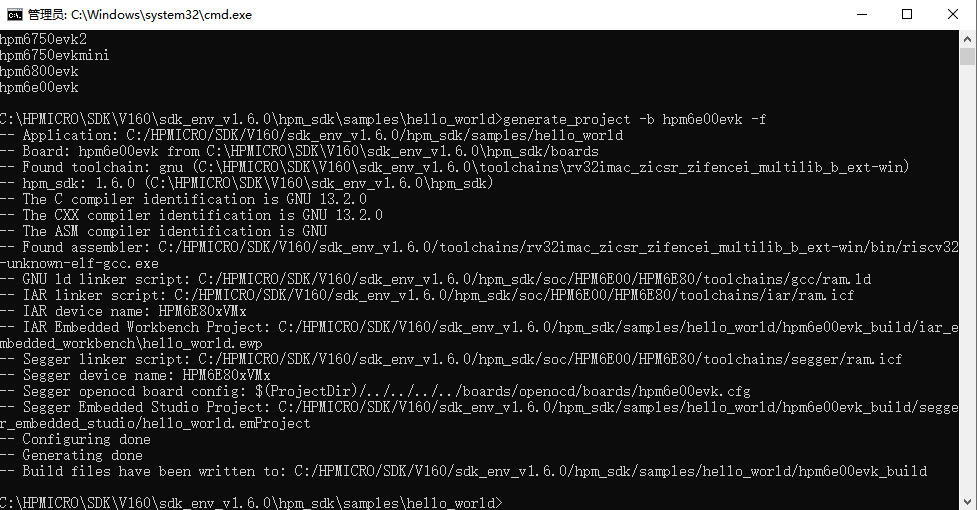

图 5 构建目标板工程
generate_project 可以生成多种工程类型，例如 flash_xip （链接完成后，应用程序将在 flash 地址空间原地执行）和 debug （链接完成后，应用程序将在片上 sram 中执行，掉电后程序不能保存）等。

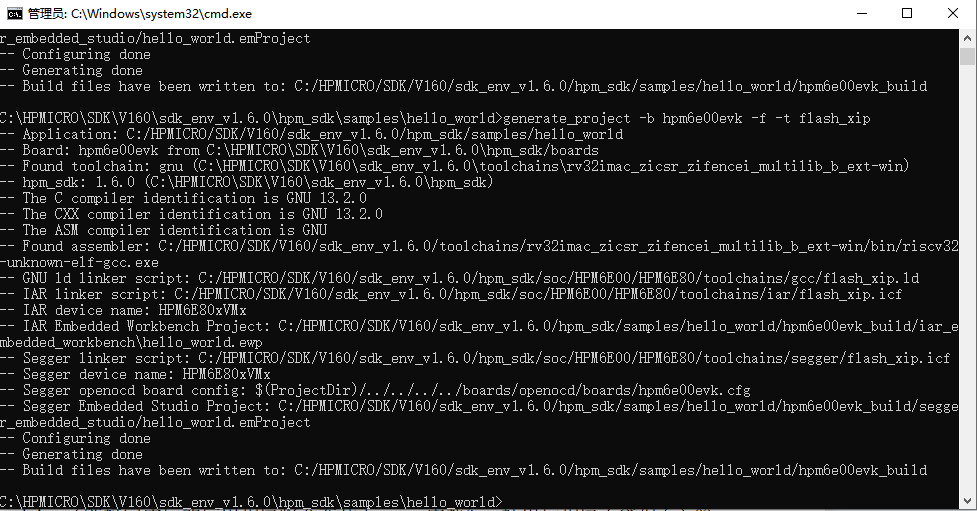

generate_project -b hpm6e00evk -f -t flash_xip
图 6 构建目标板 flash_xip 工程
更多 generate_project 的使用方法可通过以下命令查看。
generate_project -h
图 7 generate_project 帮助

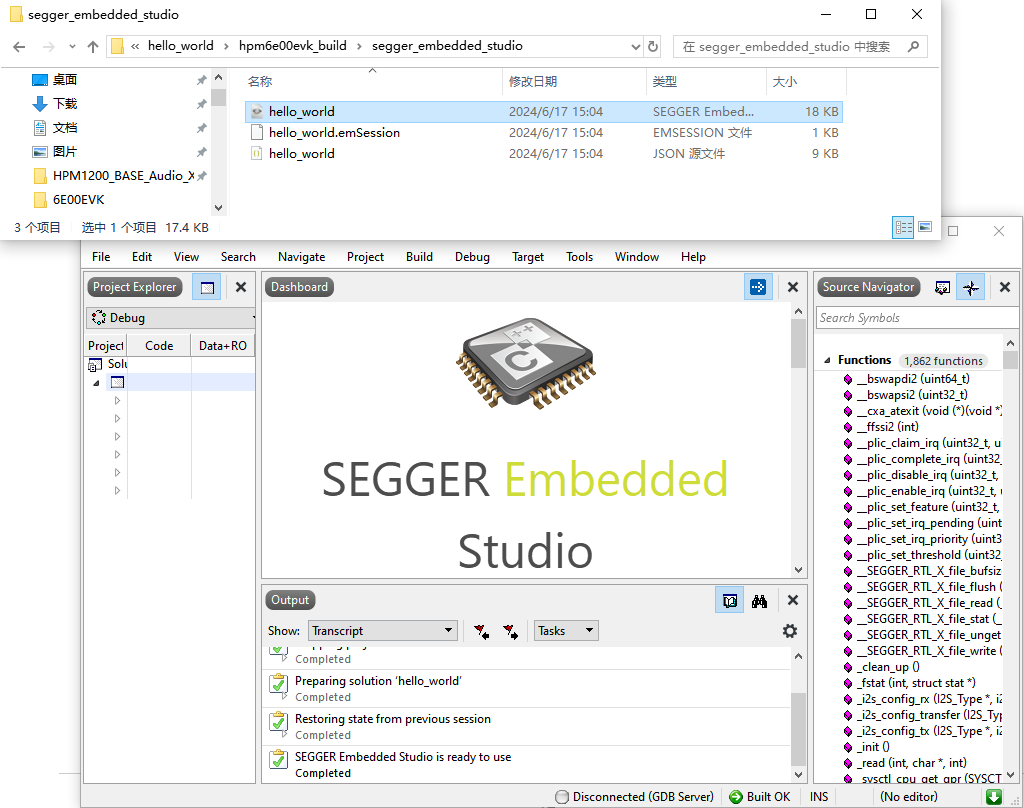

hpm6e00evk _build 的文件夹，该目录下 segger_embedded_studio 的目录中可找到 Segger Embedded Studio 的工程文件 hello_world.emProject ，双击可打开该工程。

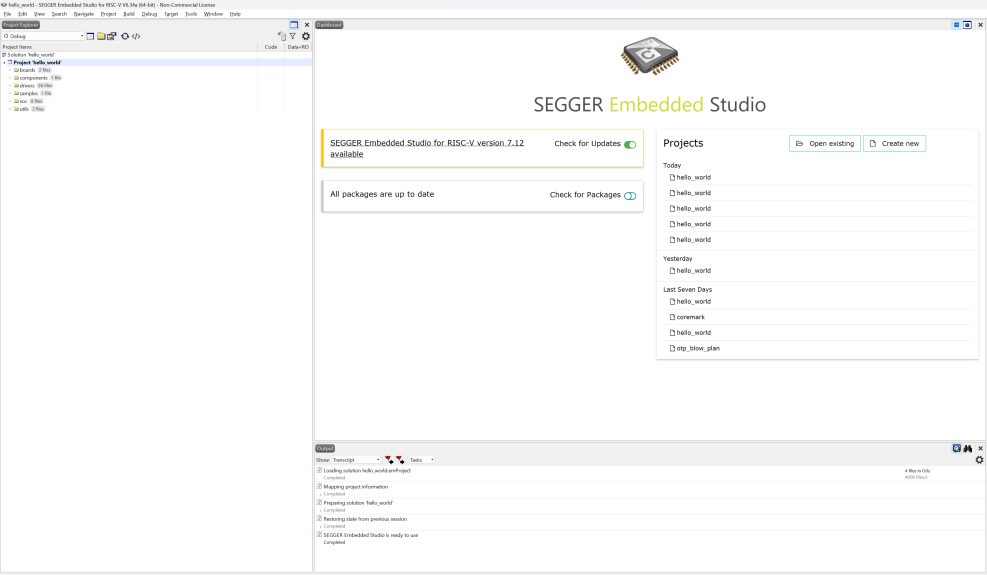

图 8 Segger Embedded Studio 打开 hello_world 工程

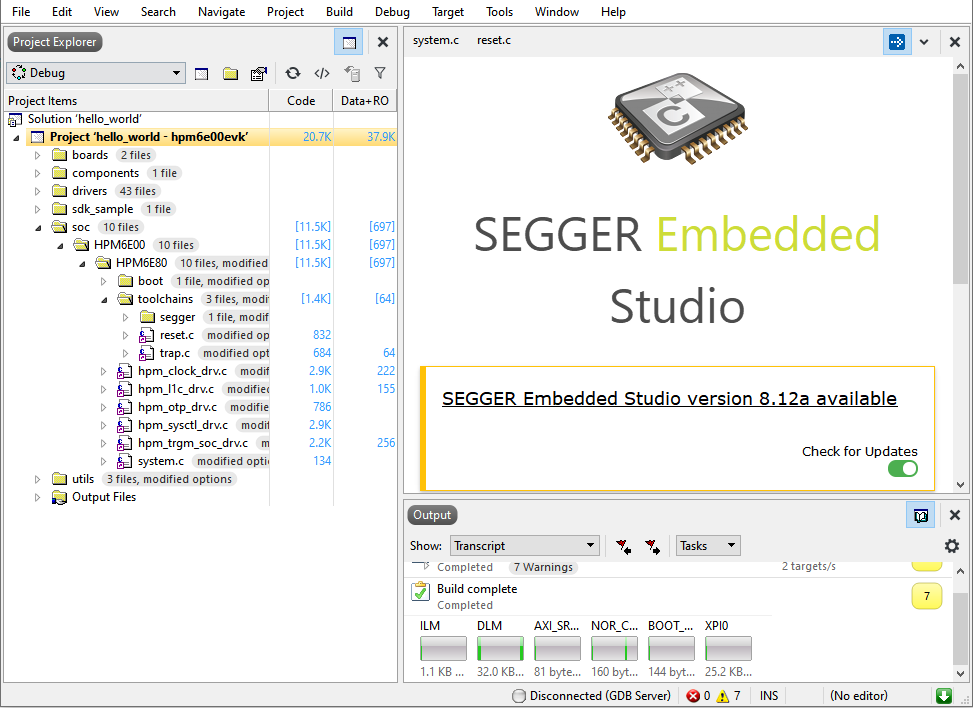

图 9 Segger Embedded Studio 编译 hello_world 工程

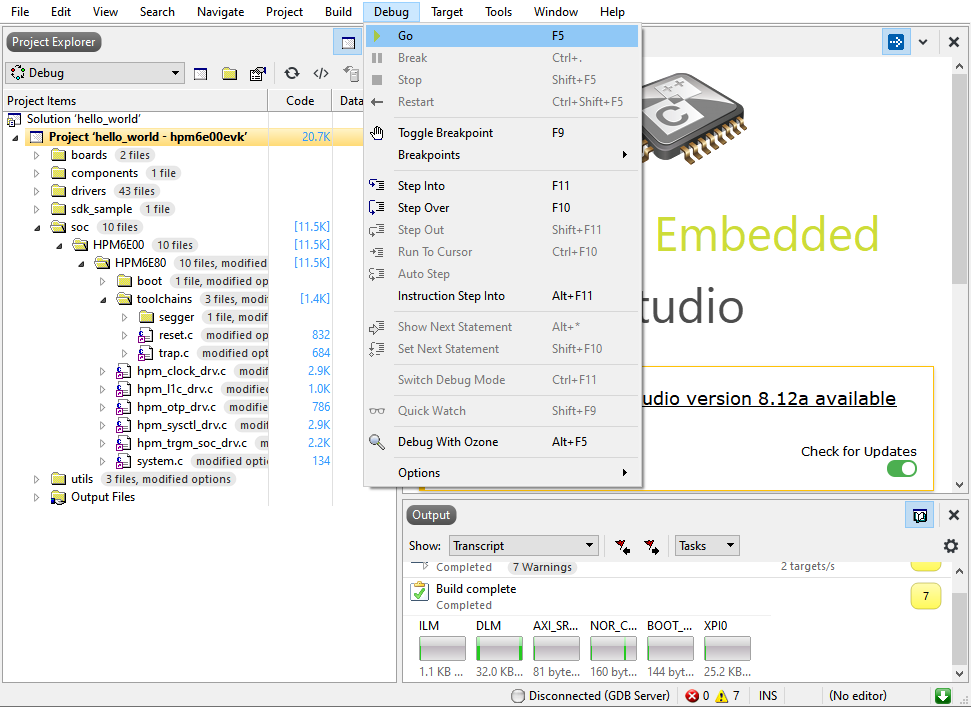

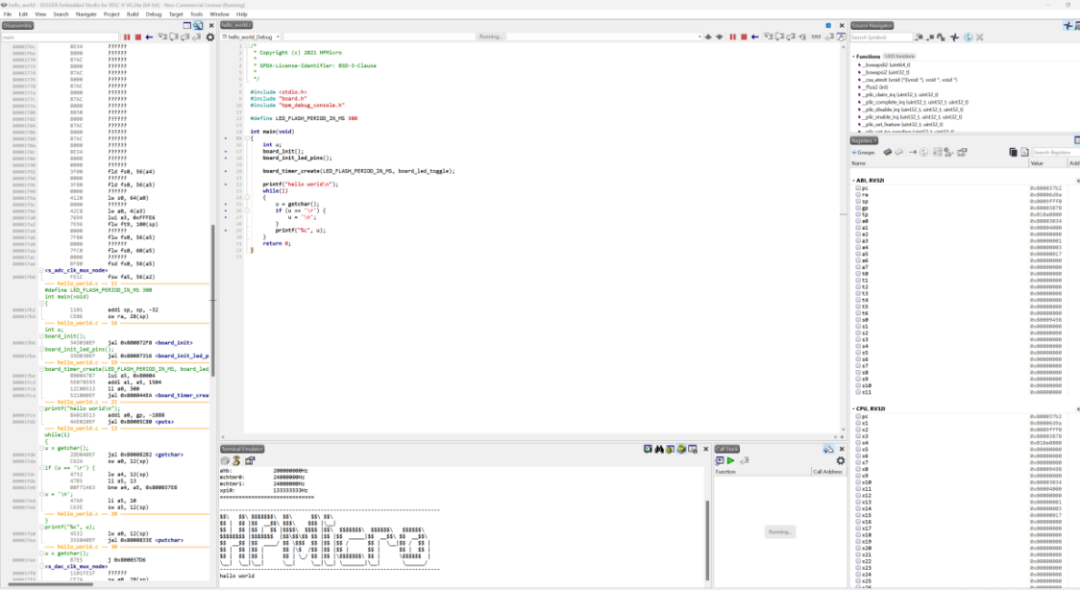

图 10 Segger Embedded Studio 调试 hello_world 工程

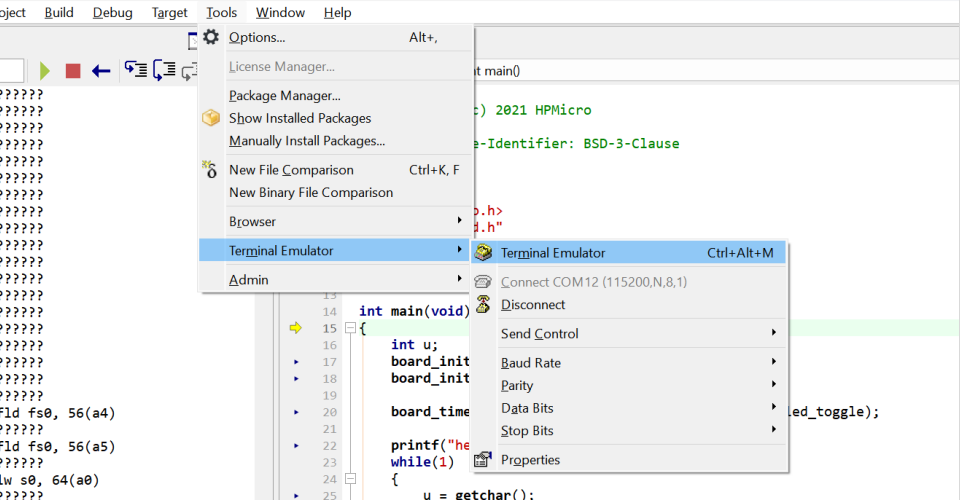

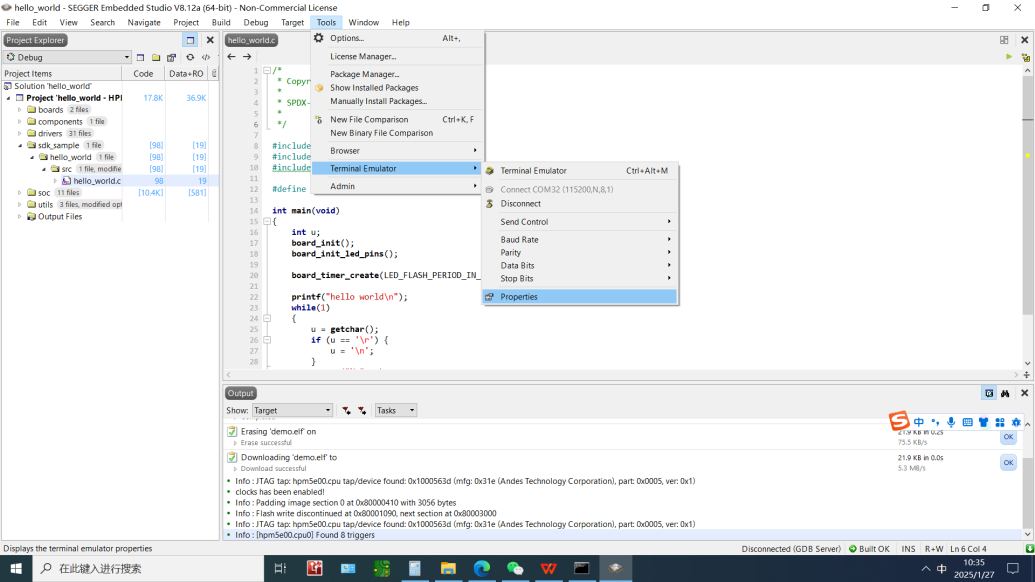

图 11 Segger Embedded Studio 中配置串口

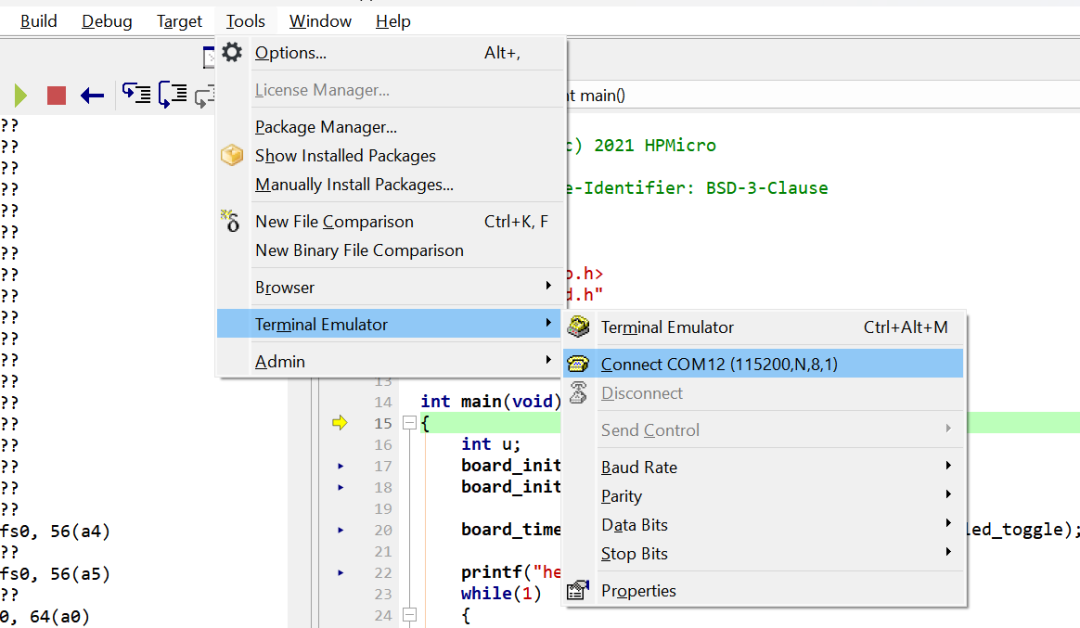

图 12 Segger Embedded Studio 中连接串口
图 13 Segger Embedded Studio 打开串口
图 14 Segger Embedded Studio 运行 hello_world

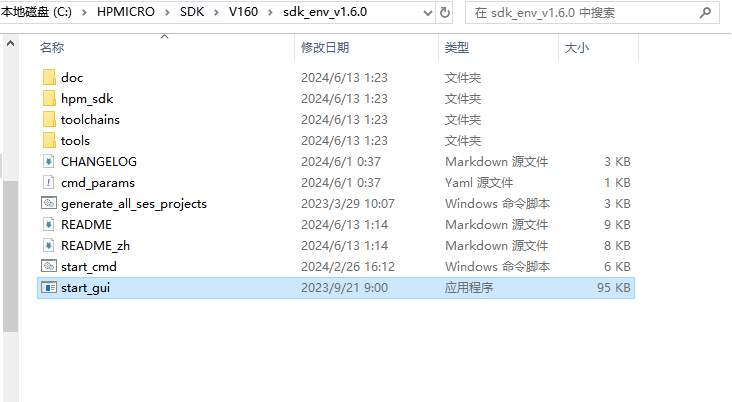

图 15 start_gui 工具
start_gui.exe

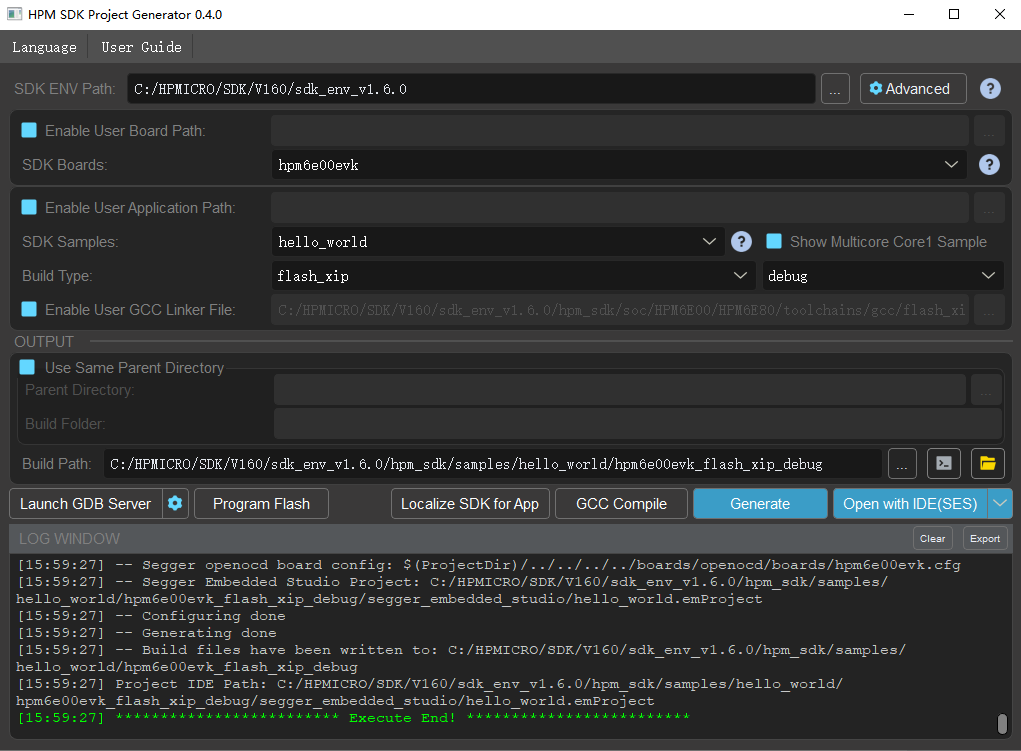

图 16 GUI project generator 工具操作界面
SAMPLES下拉列表中选择hello_world，在BOARDS下拉列表中选择hpm6e00evk，在TYPE下拉列表中选择flash_xip。点击Generate Project按钮，即可生成 flash_xip 类型的 hello_world 工程。

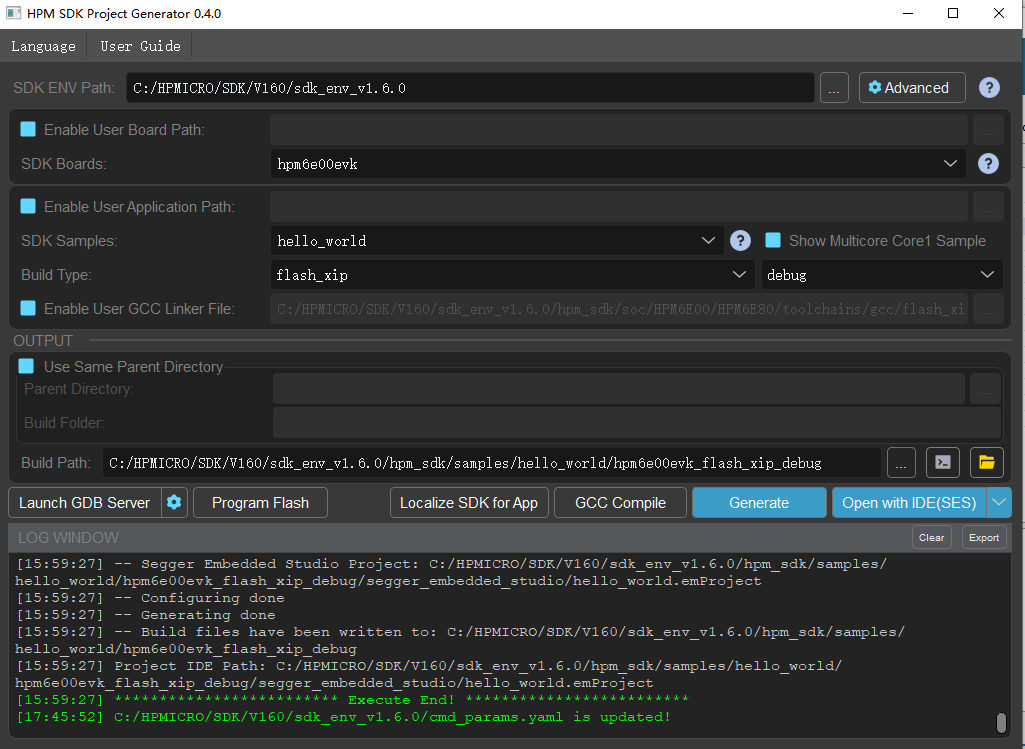

图 17 GUI project generator 生成 hello world 工程
Open with IDE(SES)即可打开 hello_world 工程FT2232 驱动没有正确安装
HPM6E00EVK 板载了 FT2232 调试器，方便用户直接调试程序。当使用 FT2232 调试器遇到 GDB Server 连接失败时（如图 19 所示），首先确认 FT2232 驱动是否正确安装。可在设备管理器中检查总线和串口驱动是否已正确安装：应能看到一个 USB Serial Port 和一个 Dual RS232-HS 。

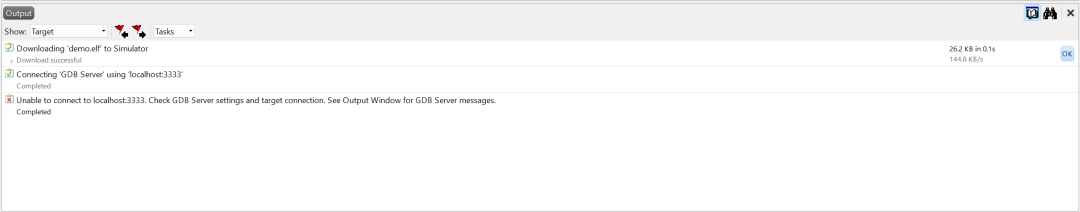

图 19 GDB Server 连接失败
BOOT Pin 配置异常
HPM6E00EVK 的 BOOT Pin 配置也可能影响芯片调试。如果调试失败，可尝试按如下配置调整 BOOT Pin 后复位： BOOT0 = 0 ， BOOT1=1 。
原因在于，Flash 内部执行的代码，特别是中断较为频繁时，可能影响芯片进入 debug 模式。通过 BOOT Pin 配置将微控制器置于 bootloader 模式下，可避免未知的中断状态干扰。
如果是生成的 Flash 调试工程，为避免 Flash 内已有代码执行而影响调试连接，可先将 BOOT Pin 调整为 BOOT0 = 0 、 BOOT1=1 ，将芯片复位或重新上电，之后再将 BOOT Pin 调整为 BOOT0 = 0 、 BOOT1=0 ，即从 NOR Flash 启动。最后点击 Debug 按钮开始调试。
调试没有正常退出
如果调试环境依赖 openocd ，有时调试未正常退出，可能导致 openocd 进程驻留，影响下一次调试。在调试出错时，可进入 Windows 任务管理器，查找 openocd.exe 进程并关闭。同样，打开多个 Segger Embedded Studio 窗口时，若其中一个未退出调试状态，再开始另一个环境的调试，也可能导致类似问题。
Debug 跳线帽没有正确配置
为了方便用户调试， HPM EVK 提供了两种调试接口（ on board debug-to-JTAG 和 JTAG 直连），两种调试模式不能同时进行。若使用 FT2232-to-JTAG 模式，需将 TRST、 TDI、 TMS、 TDO、 TCK 跳线帽安装；若使用 JTAG 直连方式，则需将这五个跳线帽拔掉。
openocd 没有正确配置
右键点击工程，选择Options，在弹出的对话框中查看 GDB Server ，如图所示，可在 GDB Server Command Line 中查看 openocd 配置文件。
图 20 查看 openocd 配置

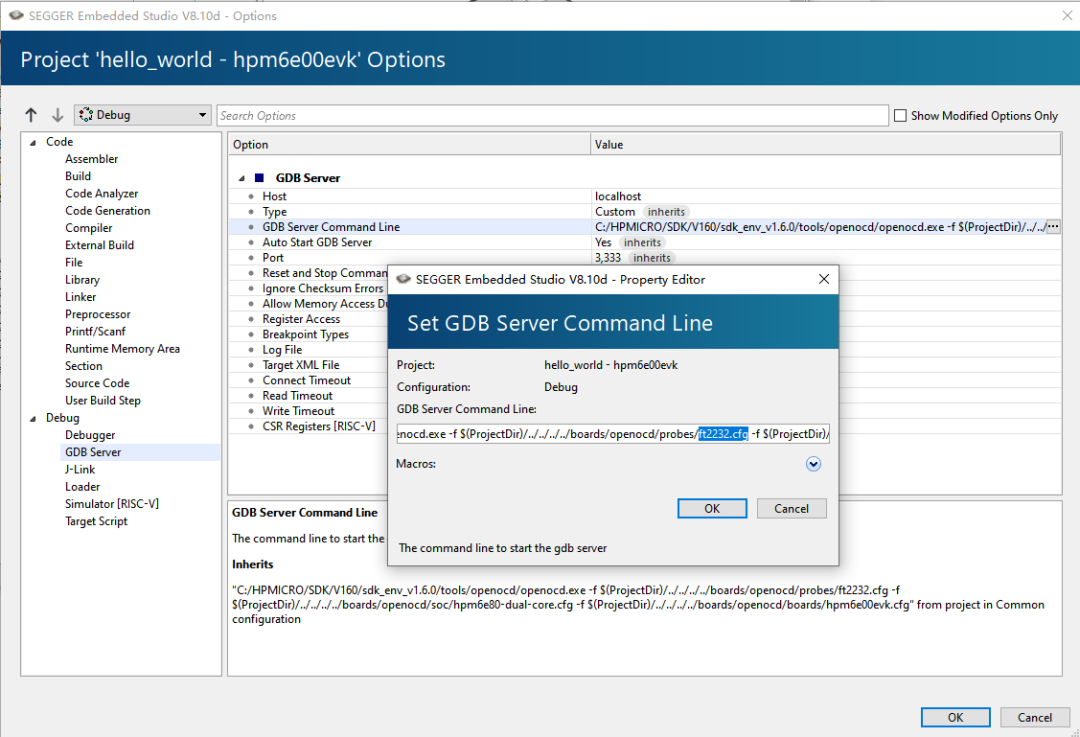

SDK 默认配置如图，使用 FT2232 进行调试

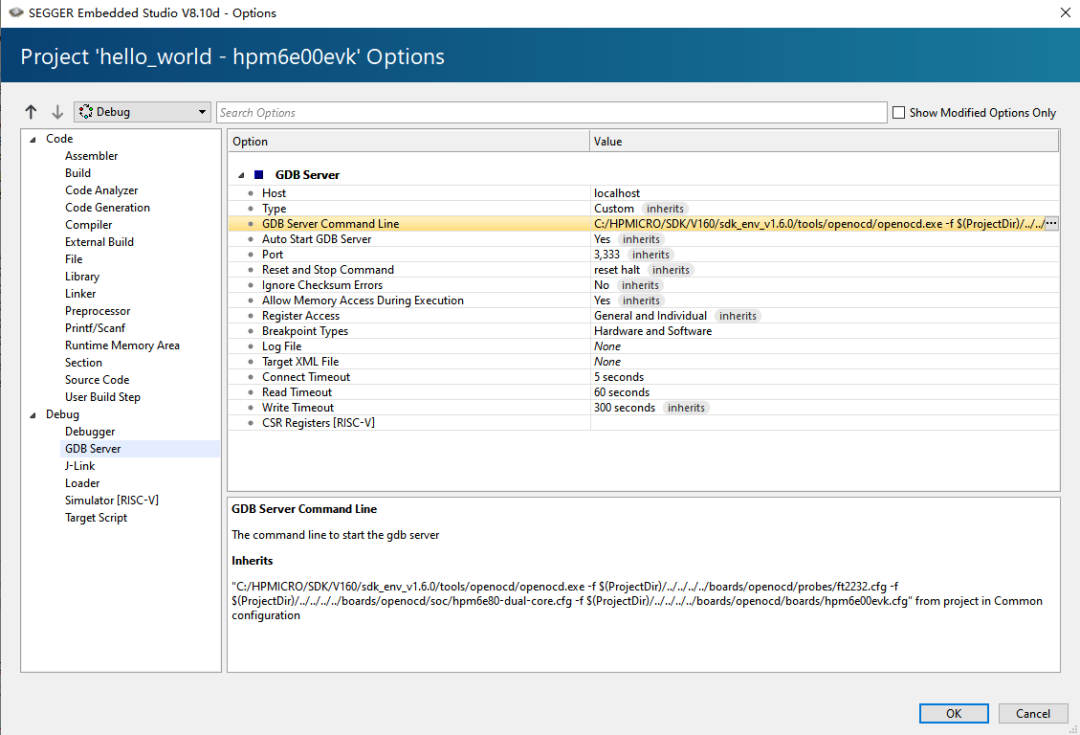

图 21 GDB Server 默认配置
若是板载 HSLink 调试器的 EVK 此处默认为 cmsis_dap。

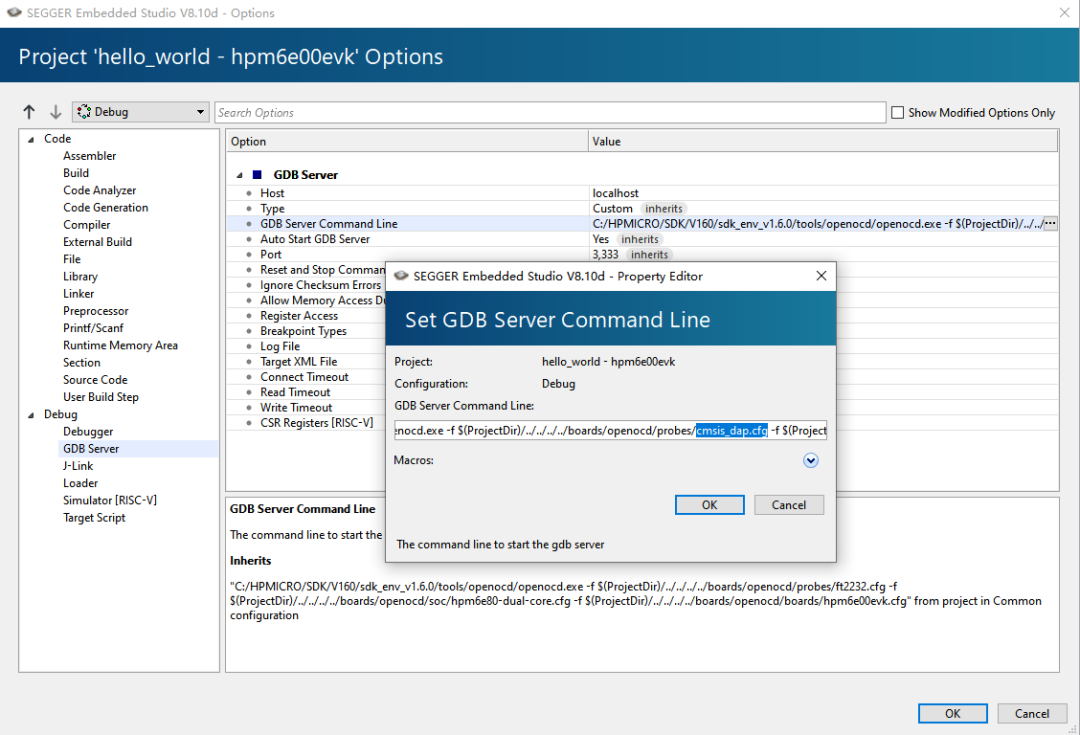

如果用户使用其他调试器，则需要更改此配置文件。以 cmsis_dap 调试器为例，更改后的配置如图所示。
图 22 使用 cmsis_dap 调试器 GDB Server 配置
J-Link 调试器没有正确配置
如果用户使用 Segger 授权的 J-Link 调试器，则需要安装 J-Link 驱动。用户可在以下网站下载 J-Link 驱动程序：https://www.segger.com/downloads/jlink

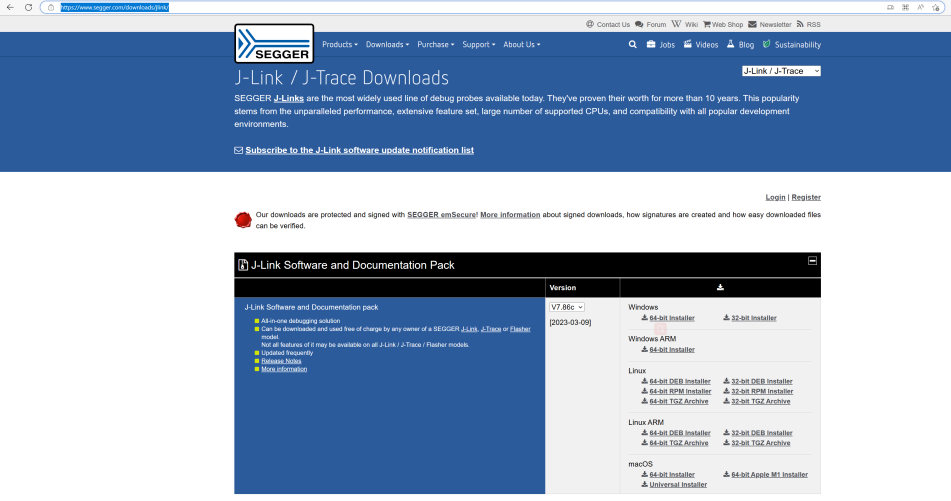

图 23 J-Link 驱动下载
安装 J-Link 驱动程序

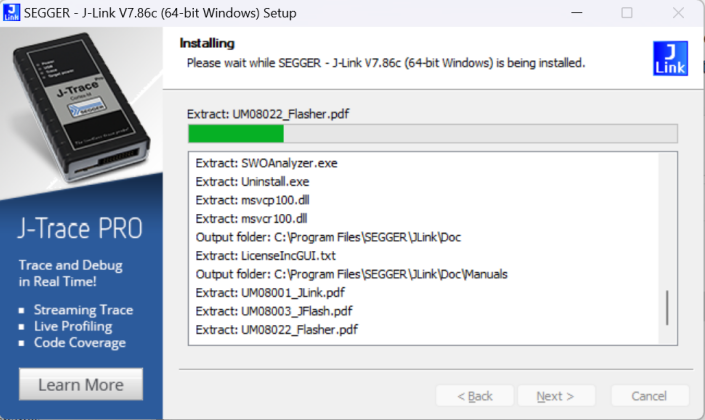

图 24 J-Link 驱动安装
安装驱动完成后，将 J-Link JTAG 接口连接到 HPM6E00EVK 的 J2 20pin 牛角插座，同时拔掉 TRST 、 TDI 、 TMS 、 TDO 、 TCK 跳线帽。通过 Project -> Options 打开工程配置界面，点击 Debugger 配置项，确保Target Connection配置值为 J-Link ，选中 J-Link 配置项并将 Target Interface Type 选择为 JTAG 。

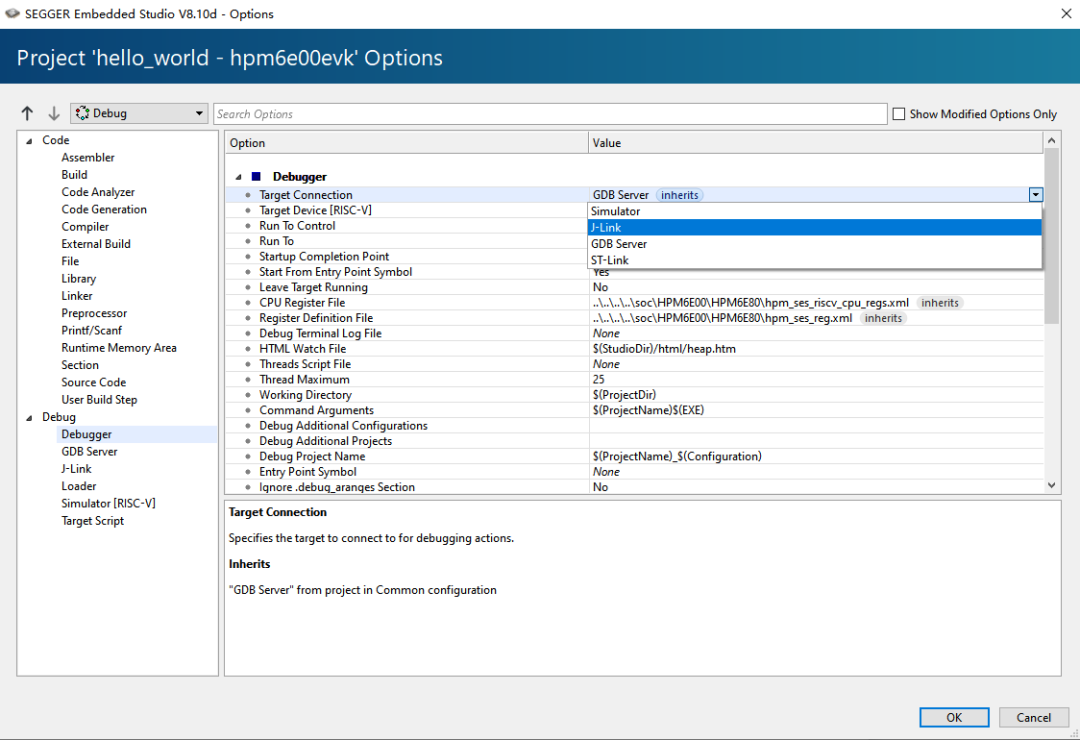

图 25 Target Connection 设置为 J-Link

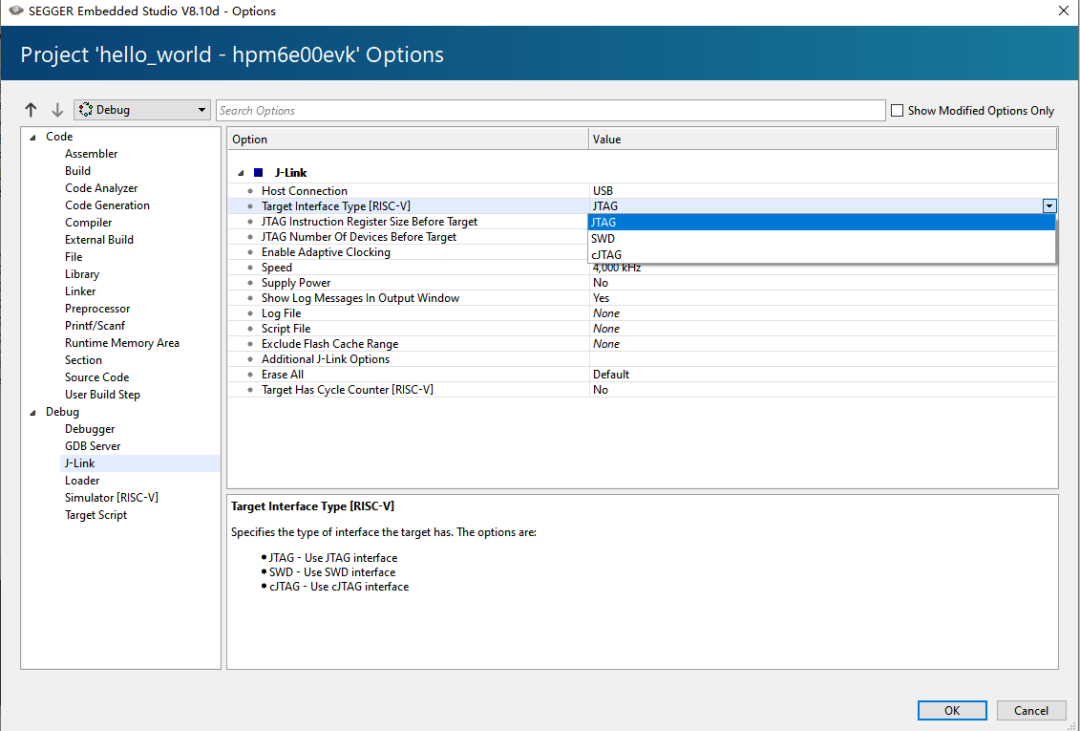

图 26 Target Interface Type 设置为 JTAG
本节说明如何更新 sdk_env 中的 SDK 及 toolchain ，用户可根据需求按以下步骤操作。
hpm_sdk 并解压缩hpm_sdk 放至 sdk_env 目录下，确保 sdk_env\hpm_sdk\ 目录中存在 env.cmd

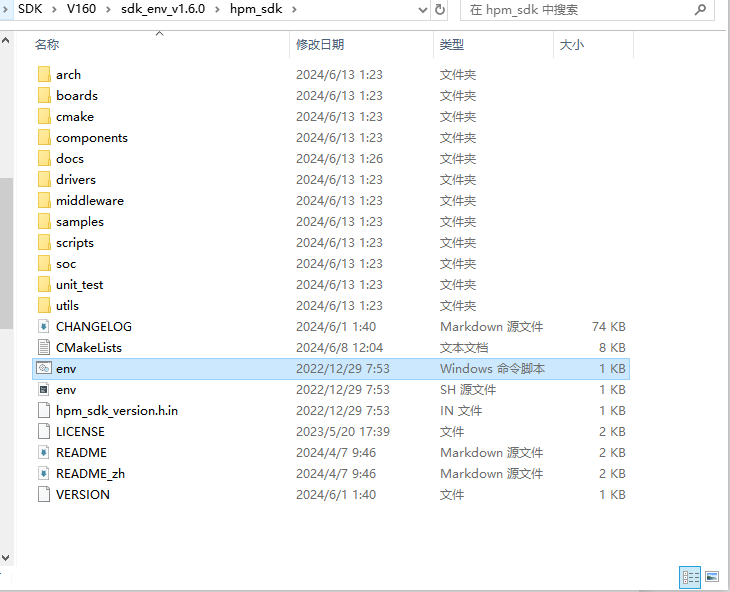

图 27 更新 SDK
rv32imac_zicsr_zifencei_multilib_b_ext-win.zip 为例）toolchain 放至 sdk_env\toolchains 目录下，确保 sdk_env\toolchains\rv32imafdc-ilp32d-x86_64-w64-mingw32 目录中存在 bin 文件夹。

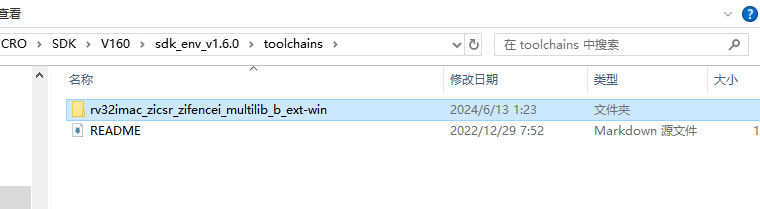

图 28 覆盖 toolchain

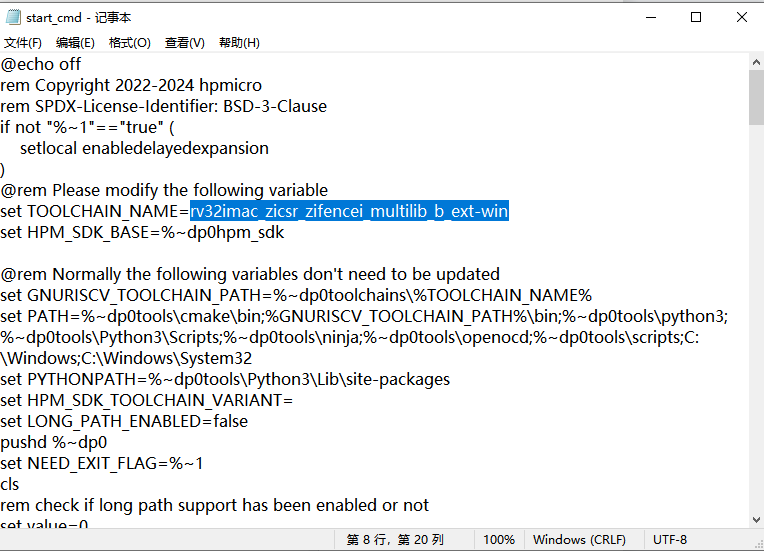

图 29 更新 start cmd.cmd 中的 TOOLCHAIN_NAME

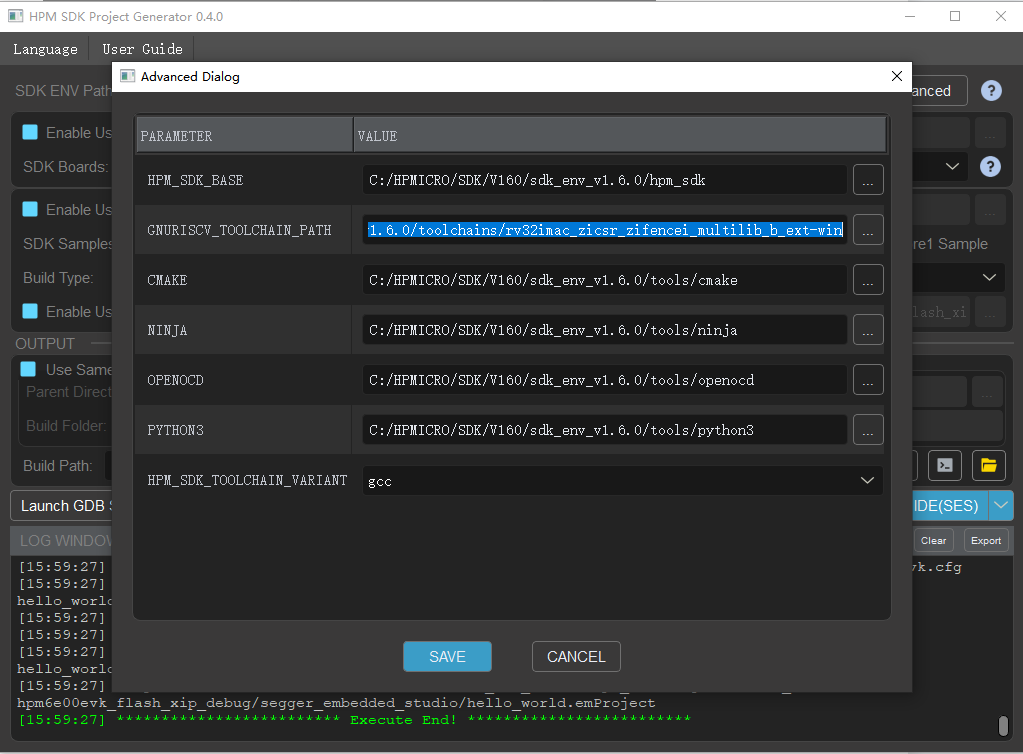

start_gui.exe ，在界面中点击右上角Advanced按钮，在设置列表中找到 GNURISCV_TOOLCHAIN_PATH 行，点击右侧浏览按钮，选择`C:/HPMICRO/SDK/V160/sdk_env_v1.6.0/toolchains/rv32imac_zicsr_zifencei_multilib_b_ext-win 目录，点击”SAVE”。即可在 LOG WINDOW 中看到更新完成的提示。
图 30 更新 start_gui.exe 中的 TOOLCHAIN_NAME
图 31 start_gui.exe 更新 TOOLCHAIN 完成
